Tuerca martillo en acero inoxidable R10 M6 ref.: 096H10630E
  • -5%
Tuerca martillo en acero inoxidable R10 M6 ref.: 096H10630E

Tuerca martillo

Fabricada en acero inoxidable - Para ranuras: 6 mm, 8 mm y 10 mm

Ranura
Diámetro D2
TAECR10_INX_M6
En stock : 193 artículos
1,70 € -5%
1,62 € + IVA

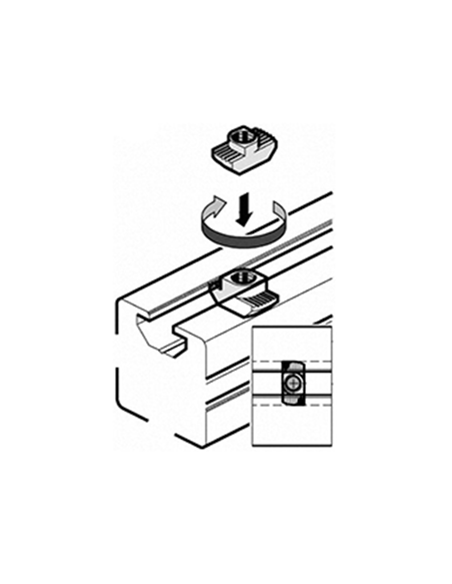

Tuerca martillo para insertar en las ranuras de los perfiles de aluminio. Bloqueo mediante giro de cuarto. Tuercas para ranuras de 6 mm, 8 mm y 10 mm.

Elemento estándar para garantizar la unión de perfiles.
Ideal para fijar accesorios tras el montaje de perfiles como por ejemplo: manillas, placas, bisagras, escuadras, etc.


Material: acero inoxidable
*Elija la anchura de la ranura y el roscado de la tuerca.

** Conviene a las barras de los siguientes perfiles:
Ranura de 6 mm: TAP6XXXX (20x20, 20x40, etc.).
Ranura de 8 mm: TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45, etc.).
Ranura de 10 mm: TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180, etc.).


Rerencia
Ranura**
A
B
C
D
M
(Rosca)
H

[mm]

TAECR6_INX_M4
6 mm
5.7
11.5
3.2
5.7
M4
1.0
TAECR8_INX_M4
8 mm
7.7
16
4.5
7.7
M4
1.5
TAECR8_INX_M5
8 mm
7.7
16
4.5
7.7
M5
1.5
TAECR8_INX_M6
8 mm
7.7
16
4.5
7.7
M6
1.5
TAECR10_INX_M6
10 mm
9.7
19
5.7
9.7
M6
1.5
TAECR10_INX_M8
10 mm
9.7
19
5.7
9.7
M8
1.5
