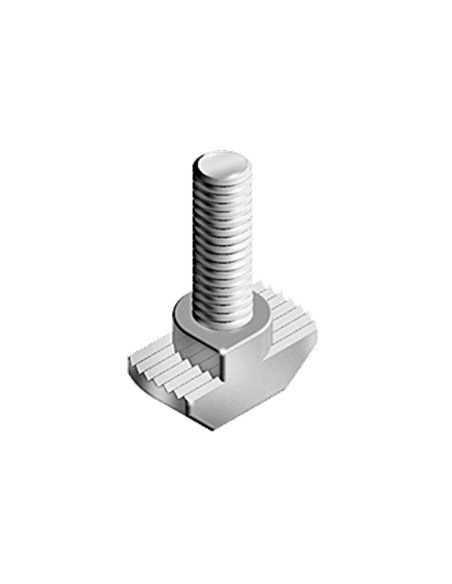

Perno martillo M8x20 R10 ref.: 096HK1030M0820
  • -5%
Perno martillo M8x20 R10 ref.: 096HK1030M0820

Perno martillo

Fabricada en acero galvanizado - Para ranuras: 6 mm, 8 mm y 10 mm

Ranura
Anchura de rosca
Paso métrico
TABQT10_M8X20
En stock : 203 artículos
0,57 € 0,60 € -5%
+ IVA



Pernos martillo para perfiles de aluminio con ranuras de 8 mm o de 10 mm.

Se utilizan para el montaje de perfiles de aluminio ya que garantizan una seguridad en la unión de las estructuras.
Ideal para fijar accesorios tras el montaje de los perfiles, como por ejemplo: placas, escuadras, etc.
Material: acero galvanizado

*Diversos tamaños de pernos.
Perno y tuerca de cojinete vendidos por separado.
Conviene a las siguientes barras de perfiles de aluminio:

Ranura de 8 mm: TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45, etc.).
Ranura de 10 mm: TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180, etc.).
schéma cotes boulon schéma cotes boulon schéma cotes boulon
Referencia
Ranura del
M
A
B
C
L
H
perno
[mm]

TABQT8_M6X16
8 mm**
M6
7.7
1.6
7.7
16
1.5
TABQT8_M6X20
8 mm**
M6
7.7
16
7.7
20
1.5
TABQT8_M6X25
8 mm**
M6
7.7
16
7.7
25
3.0
TABQT8_M6X60
8 mm**
M6
7.7
16
7.7
60
3.0

TABQT10_M8X20
10 mm**
M8
9.7
19
8.5
20
3.0
TABQT10_M8X25
10 mm**
M8
9.7
19
8.5
25
3.0
TABQT10_M8X30
10 mm**
M8
9.7
19
8.5
30
3.0
TABQT10_M8X40
10 mm**
M8
9.7
19
8.5
40
3.0
TABQT10_M8X60
10 mm**
M8
9.7
19
8.5
60
3.0
Tuerca de cojinete

TAECR_PLT_M6
 M6
10
14
6
TAECR_PLT_M8
 M8
13
21
8

Programas & 3D
fichier 3D technic-achatM6x16
fichier 3D technic-achatM6x20
fichier 3D technic-achatM6x25
fichier 3D technic-achatM6x60
fichier 3D technic-achatM8x20
fichier 3D technic-achatM8x25
fichier 3D technic-achatM8x30
fichier 3D technic-achatM8x40
fichier 3D technic-achatM8x60
fichier 3D technic-achatM6
fichier 3D technic-achatM8
