Tuerca martillo R10 M8 ref.: 096H10830
  • -5%
Tuerca martillo R10 M8 ref.: 096H10830

Tuerca martillo

Fabricada en acero galvanizado - Para ranuras: 6 mm, 8 mm y 10 mm

Ranura
Rosca
TAECR10_QTR_M8
En stock : 238 artículos
0,41 € 0,43 € -5%
+ IVA



Tuerca de martillo para perfiles de aluminio con ranuras de 6 mm, 8 mm y 10 mm.
Elemento estándar para una unión segura de los perfiles de aluminio.

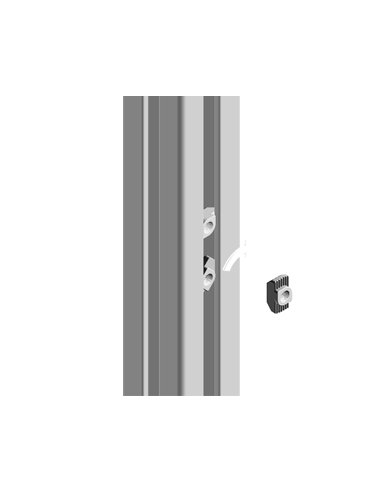

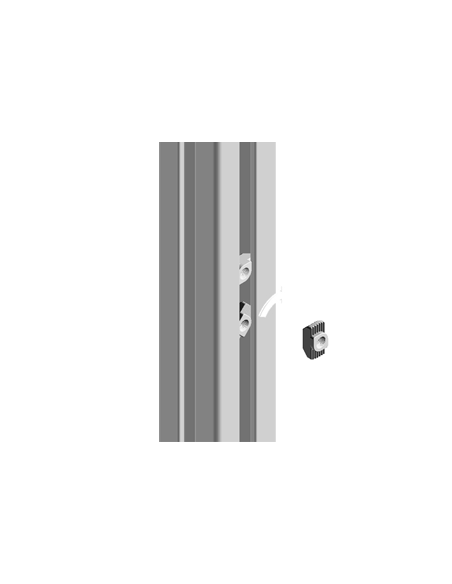

Ideal para la fijación de accesorios tras el montaje de los perfiles, como por ejemplo: manijas, placas, bisagras, escuadras, etc.

Material: Acero galvanizado
*Selecciona la anchura de la ranura y de la rosca de la tuerca.
Venta a la unidad.
Conviene a las barras de los siguientes perfiles:

Ranura de 6 mm: TAP6XXXX (20x20, 20x40, etc.).
Ranura de 8 mm: TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45, etc.).
Ranura de 10 mm: TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180, etc.).

Referencia
Rosca**
A
B
C
D
M
(Rosca)
H

[mm]

TAECR6_QTR_M4
6 mm
5.7
11.5
3.2
5.7
M4
1.0
TAECR8_QTR_M4
8 mm
7.7
16
4.5
7.7
M4
1.5
TAECR8_QTR_M5
8 mm
7.7
16
4.5
7.7
M5
1.5
TAECR8_QTR_M6
8 mm
7.7
16
4.5
7.7
M6
1.5
TAECR10_QTR_M4
10 mm
9.7
19
5.8
9.7
M4
3.0
TAECR10_QTR_M5
10 mm
9.7
19
5.8
9.7
M5
3.0
TAECR10_QTR_M6
10 mm
9.7
19
5.8
9.7
M6
3.0
TAECR10_QTR_M8
10 mm
9.7
19
5.8
9.7
M8
3.0
Documentos
documentation technic-achat Documento técnico TAECR6_QTR (FR)
documentation technic-achat Documento técnico TAECR8_QTR (FR)
documentation technic-achat Documento técnico TAECR10_QTR (FR)

Programas & 3D
fichier 3D technic-achatTAECR6_QTR_M4
fichier 3D technic-achatTAECR8_QTR_M4
fichier 3D technic-achatTAECR8_QTR_M5
fichier 3D technic-achatTAECR8_QTR_M6
fichier 3D technic-achatTAECR10_QTR_M6
fichier 3D technic-achatTAECR10_QTR_M5
fichier 3D technic-achatTAECR10_QTR_M8
