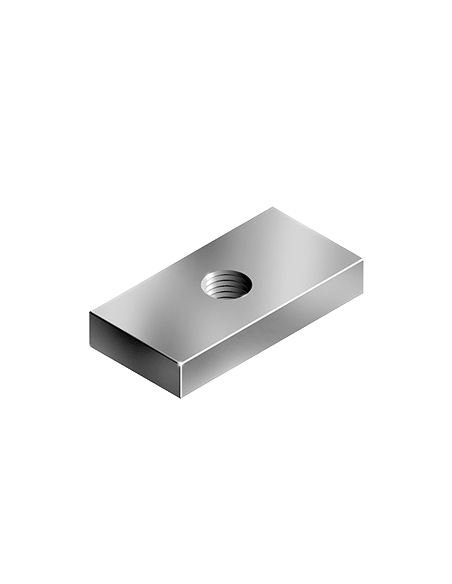

Tuerca cuadrada 9x9x3 M5 ref.: TAPAT_9X9X3_M5
  • -5%
Tuerca cuadrada 9x9x3 M5 ref.: TAPAT_9X9X3_M5

Tuercas cuadradas

Tuercas cuadradas

Tamaño
Ranura
Rosca
TAPAT_9X9X3_M5
En stock : 109 artículos
0,19 € 0,20 € -5%
+ IVA



Tuerca cuadrada para perfiles con ranuras de 8 mm o 10 mm.

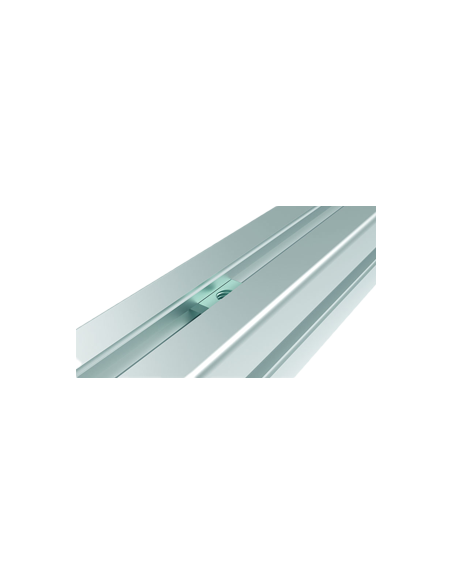

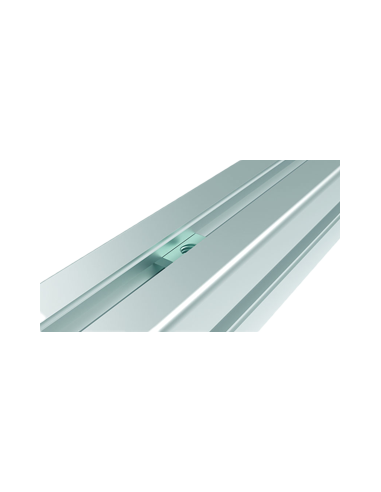

Las tuercas cuadradas permiten fijar accesorios en las ranuras de los perfiles de aluminio y absorven todo tipo de fuerza ejercida.

Material: acero galvanizado

Venta a la unidad

** Conviene a las siguientes barras de aluminio:
Ranura de 6 mm: TAP6XXXX (20x20, 20x40, etc.).
Ranura de 8 mm: TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45, etc.).
Ranura de 10 mm: TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180, etc.).

Schéma côtes pour patins carrés avec rainures 8 ou 10 mm

Schéma côtes pour patins carrés avec rainures 8 ou 10 mm

<
Referencia
Ranura**
M
(rosca)
L
B
H
[mm]
TAPAT_9X9X3_M5
6 mm
M5
9
9
3
TAPAT_15X10X4_M6
8 mm
M6
15
10
4
TAPAT_19X16X4_M5
10 mm
M5
19
16
4
TAPAT_19X16X4_M6
10 mm
M6
19
16
4
TAPAT_19X19X4_M6
10 mm
M6
19
19
4
TAPAT_20X13X5_M6
10 mm
M6
20
13
5
TAPAT_19X16X4_M8
10 mm
M8
19
19
4
Documentos
documentation technic-achat Documento técnico TAPAT_XX_XX (EN)
documentation technic-achat Documento técnico TAPAT_19X19X4_M6 (EN)

Programas & 3D
fichier 3D technic-achatTAPAT_9X9X3_M5
fichier 3D technic-achatTAPAT_15X10X4_M6
fichier 3D technic-achatTAPAT_19X16X4_M5
fichier 3D technic-achatTAPAT_19X16X4_M6
fichier 3D technic-achatTAPAT_19X19X4_M6
fichier 3D technic-achatTAPAT_20X13X5_M6
